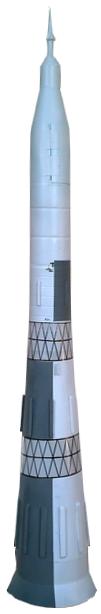

La
magnifique reproduction
par le
même Dadu05,
de
la fusée lunaire Soviètique N1
(qui, en vrai, explosa quatre fois en vol) :
(photo prise après plusieurs vols)
(à comparer avec la
vraie
fusée)
Dadu05 a
été contraint de choisir
l'architecture Flux d'Air Inversé pour cette fusée, du fait de la
nécessité de centrer ses masses très avant. En effet, elle ne
comporte pas d'ailerons, ou du moins les "panneaux cellulaires" ("grid
fins" ou "lattice fins" en anglais) sont trop durs à
réaliser sur un modèle volant : Dadu05 ne pouvait donc compter que sur
la stabilité apportée par la seule forme globalement conique de
l'engin. Nous étudions la portance desdits "panneaux cellulaires" dans
notre texte
LA PORTANCE
DES PANNEAUX CELLULAIRES TYPE
N1 OU SOYOUZ.
Dans la
pratique, et malgré un
léger désaxage de la tuyère (corrigé par la suite),ce modèle s'est
montré
stable pendant la phase propulsive, pour entrer en embardées dès la fin
de cette phase; ce qui est un résultat tout à fait prévisible...

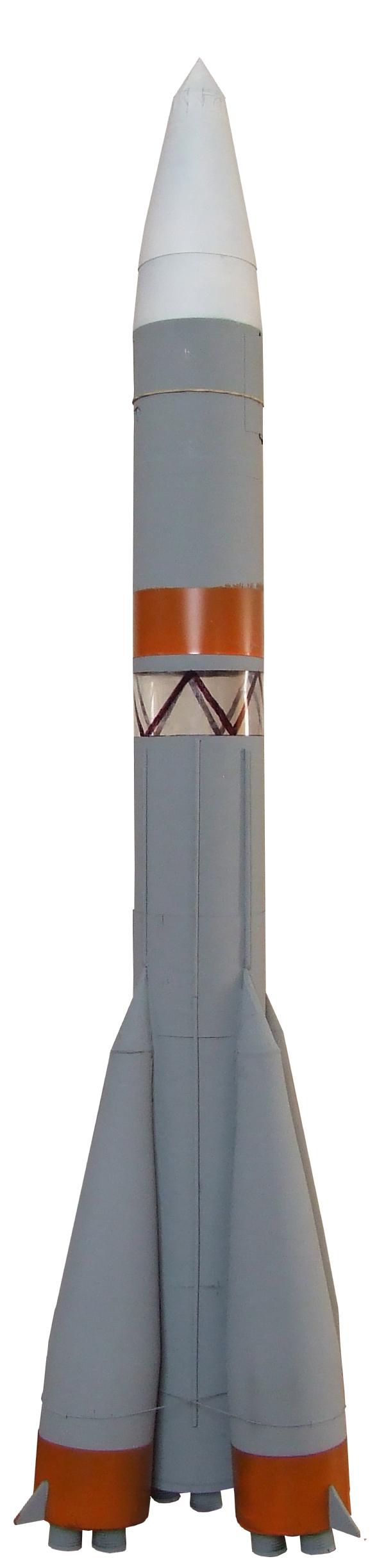

À titre de comparaison, on doit montrer la non moins magnifique
Soyouz
R7 russe
réalisée par Dadu05 :
Malheureusement, ce grand modéliste n'avait pas opté d'entrée pour une
architecture
à Flux d'Air Inversé, ce qui fait que sa fusée s'est montrée instable
dès les premiers instant de ses vols.
