LE CINÉ-CONFITURE,

un dispositif de précinéma tardif très facile à construire

1 : Ciné-confiture simple (visionneuse)

Go Mars Image vous présente ici un dispositif produisant une animation extrêmement satisfaisante. Ce dispositif est réalisé à partir d'un objet du commerce : un pot de confiture de marque Mitra (les fameux pots de confiture à couvercle rouge, et à garnir soi-même, distribués par boîte de six par la chaîne InterMarché) :

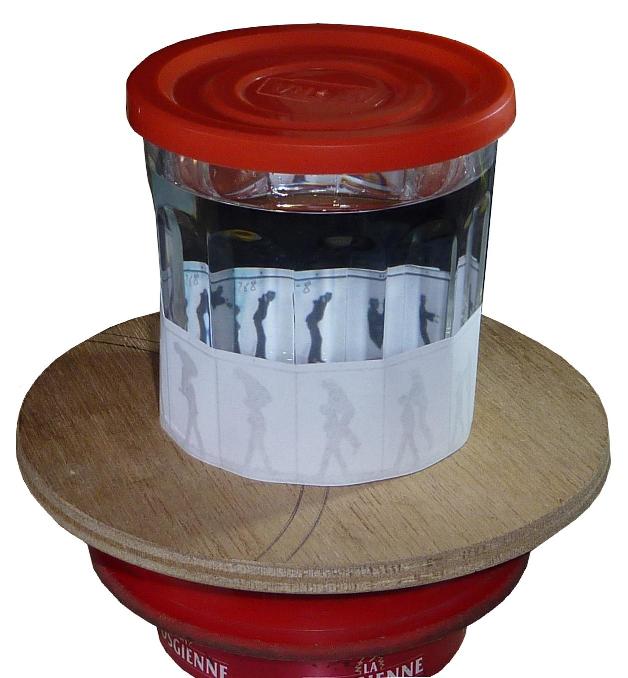

    Comme on le voit sur cette image, le pot de confiture est rempli au 3/4 d'eau et il est entourée, en partie basse d'une simple bande de papier sur laquelle a été reproduit une animation historique datant d'avant le cinéma.
    On remarque également sur cette image que le pot est posé sur un plateau tournant (réalisé ici à partir d'une roue de caddie de supermarché) (les grandes surfaces mettent périodiquement au rebut de grandes quantités de telles roues).
     Ce plateau tournant pourra être avantageusement remplacé par une antique platine tourne-disque...

    Il est important de préciser que le pot de confiture Mitra est le seul pot de confiture (à notre connaissance) qui convienne à notre dispositif de ciné-confiture : Ce pot dont la surface extérieure comporte douze facettes présente un intérieur lisse (plus exactement : tronconique) ; c'est la différence entre ces formes extérieures et intérieures qui produit l'effet de prisme nécessaire à l'animation.

    Quelle animation un tel dispositif produit-il ?

    Une animation tout à fait satisfaisante, en tout cas bien supérieure à l'animation produite par les zootropes et phénakistiscopes : l'image est beaucoup plus lumineuse et beaucoup moins filée. Voici un transcodage en .gif d'une captation vidéo :

Résultat en .gif produit par notre Ciné-confiture

    (des bulles de dégazage de l'eau de ville se sont invitées sur l'image...)

    Une meilleure preuve de nos résultats est cette captation vidéo (600 Ko) ...

    Une autre vidéo a été publié par nous sur You Tube :

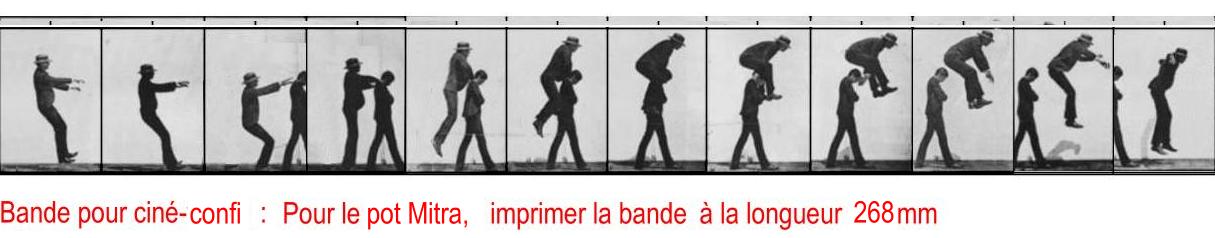

C'est la bande suivante qui a été utilisée dans cette animation (elle a été remontée par nos soins d'après la captation photographique d'origine)(cliquer dessus pour obtenir un fichier pdf) :

    Comme nous l'évoquons dans notre texte Les défauts des Thaumatrope, Phénakistiscope, Zootrope et Praxinoscope , les captations vidéo d'animations d'images sont propices à la création d'artefacts, c'est à dire à la production, au moment de leur visionnage, d'impressions lumineuses qui n'existaient pas dans les phénomènes captés. L'un de ces artefacts est évidemment celui qui, à partir d'une simple captation de roue en rotation, crée l'impression d'une roue arrêtée. Selon le même principe il est très possible, en filmant une bande de dessins en mouvement continu, de créer une animation de ces dessins.
    En conséquence, il est toujours justifié de douter systématiquement des captations vidéo d'animation d'images.

    Nous tenons cependant à assurer les connecteurs que nos captations vidéo nous paraissent offrir une représentation honnête de ce que nous voyons nous-mêmes en direct, au moment de ces captations...
    C'est d'ailleurs par soucis de réalisme que nous avons volontairement "flouté", au premier plan de l'animation .gif ci-dessus, les images qu'on y voyait en transparence (l'éclairage venant du fond) : ces images recréaient, au visionnement, une animation du saut de mouton que l'œil ne captait pas dans la réalité (on en a une petite idée dans la vidéo du Ciné-verre proposée ci-dessous)...

2 : Variante du Ciné-confiture simple : Le Ciné-verre

    Ce dispositif pour animation est également réalisable, à une échelle plus réduite, à partir d'un verre à seize facettes que l'on trouve souvent dans la restauration de collectivités. Voici ce verre posé sur le même plateau tournant :

    La bande à utiliser est alors celle-ci, et le résultat obtenu sera celui-là (vidéo de 650 Ko)...

    L'animation obtenue est tout à fait satisfaisante, du moins avec les verres que nous avons utilisés.

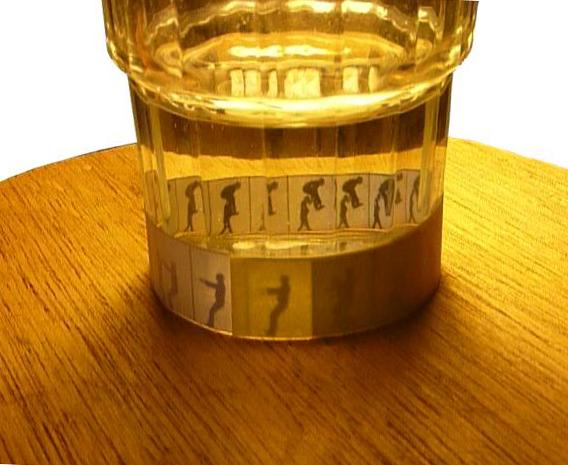

    Noter que la présence de l'eau n'améliore pas l'animation : le verre peut donc rester sec et être posé à l'envers, ce qui permet la mise en place par le haut de la boucle d'images :

    Un telle disposition pourrait être utile dans le cas d'une utilisation scolaire du dispositif. Remarquer que ci-dessus la boucle d'images à été rendue plus transparente, par onction d'huile alimentaire, lors de nos premiers essais de Ciné-verre-projecteur (cette réalisation est évoquée à la fin du chapitre suivant) ; les frères Lumière avaient de même effectué les premiers essais de leur Cinématographe avec du papier photographique huilé...

3 : Ciné-confiture de projection

    Les résultats spectaculaires de notre Ciné-confiture nous ont évidemment incité à en réaliser un modèle "projecteur".

    Dans son principe ce Ciné-confiture "projecteur" pourrait d'ailleurs accepter des bandes d'images de longueur indéfinie (il faudrait alors que ce "film" soit doté de perforations entraînant le pot de confiture sans glissement).
    Nous n'avons pas été, cependant, jusqu'à réaliser ce projecteur de long métrage "à mouvement de film continu" (c.-à-d. exempt des saccades qui créent l'animation dans la plupart des projecteurs de cinéma) : nous en sommes restés à un modèle projetant un cycle (perpétuel) de 12 images...

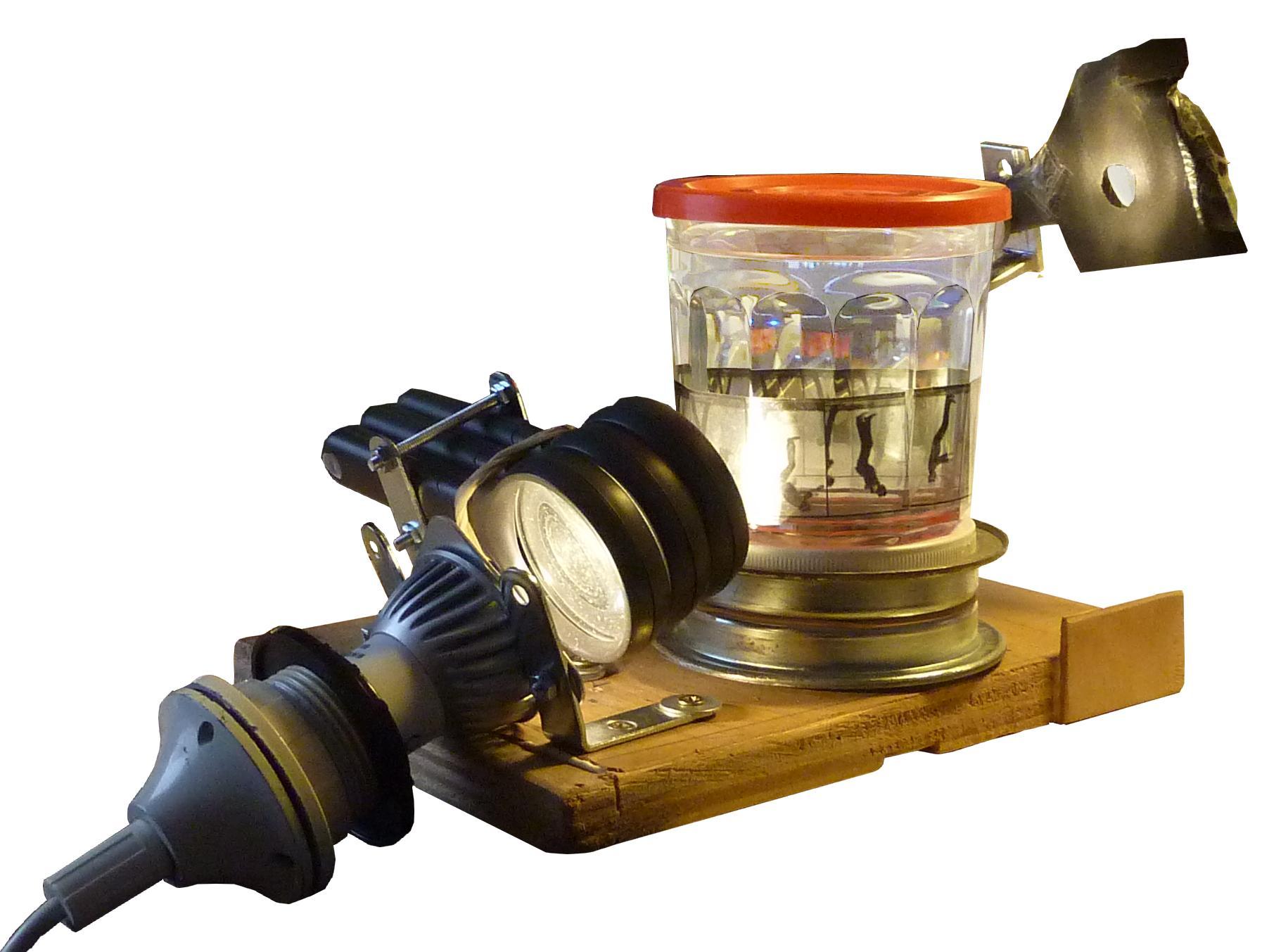

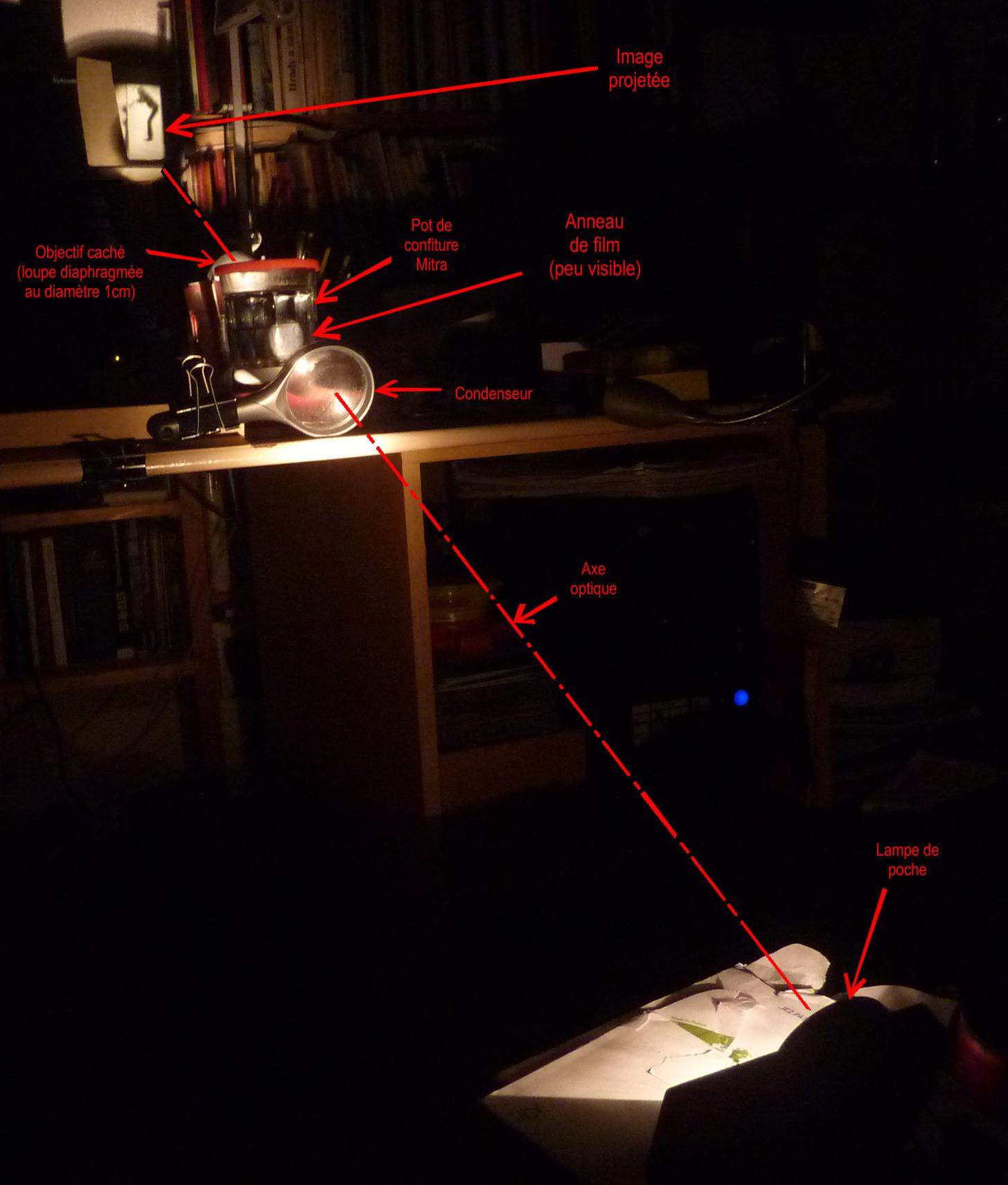

    Voici le dispositif probatoire, photographié durant nos premiers essais :

Dispositif probatoire du Ciné-confiture de projection de Go Mars Image

Les lentilles utilisées comme condenseur et comme objectif sont des loupes Maped (2 € et quelques chez Super U)...

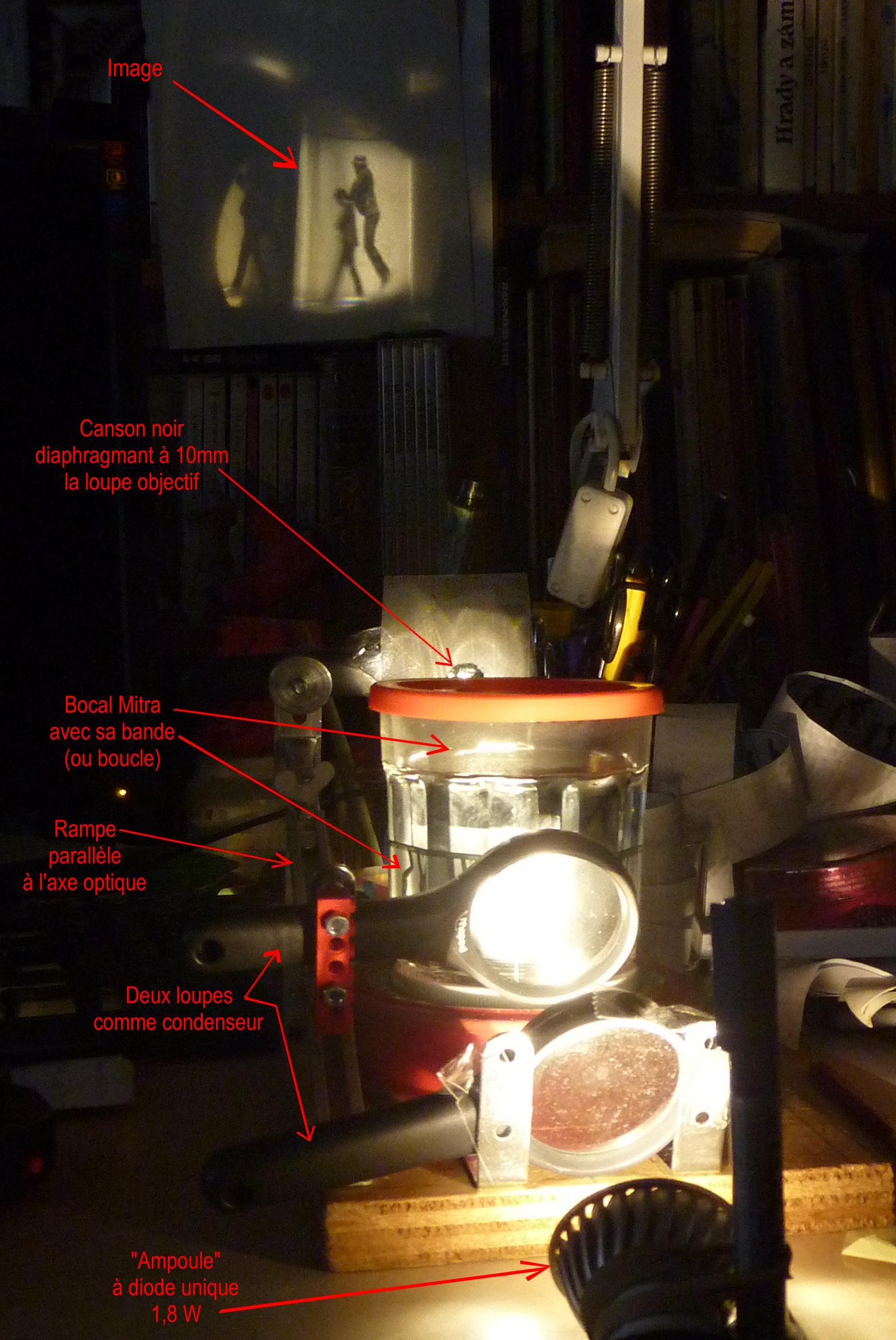

Et voici le dispositif dans un état postérieur (déjà plus compact) ; les lentilles utilisées sont toujours des loupes Maped :

Ciné-confiture de projection de Go Mars Image, dispositif 2

    Ainsi qu'on l'aperçoit sur cette image, une rampe oblique (parallèle à l'axe optique) a été installée, afin de faciliter les réglages divers (dont la mise au point, par exemple).

    La photographie ci-dessus témoigne d'une situation où le pot de confiture est immobile. Lorsque cet organe essentiel est mis en rotation, la qualité de l'image s'en trouve quelque peu brouillée, mais l'animation reste très spectaculaire, ainsi que le montre cette captation vidéo (4,4 Mo), malgré les bulles qui se sont encore invitées avec l'eau de ville (à cet égard, il faut laisser à ce liquide le temps de dégazer complètement)...

    L'animation .gif ci-dessous donne un reflet nécessairement un peu moins fidèle du résultat de ce Ciné-confiture projecteur puisque nous avons dû choisir 12 images parmi celles présentes dans la vidéo :

Voici la vidéo publiée sur You Tube du même dispositif :

    Il convient d'ailleurs de préciser que ce dispositif confituriel convient mieux à l'animation d'images au format "porte" qu'au format 3/4 (sans parler de 16/9^ème ou du format "boîte au lettres"), aussi bien pour le modèle simple (à vision directe) que pour ce modèle projecteur : comme le praxinoscope, il souffre d'un balancement en cosinus[ ± epsilon] qui nuit à la netteté des marges droite et gauche de l'animation réalisée : on remarque très bien ce manque de fixité de l'image à la fin de la vidéo précédente...

    La bande de douze images utilisée pour la réalisation de ce Ciné-confiture de projection est celle-ci (la tirer sur transparent pour rétro-projection en cochant la "remise à l'échelle", puisque le format utile des transparents n'est pas strictement le A4)(mais si l'on veut, on peut également imprimer sans remise à l'échelle la bande multiple pour Ciné-confiture simple).

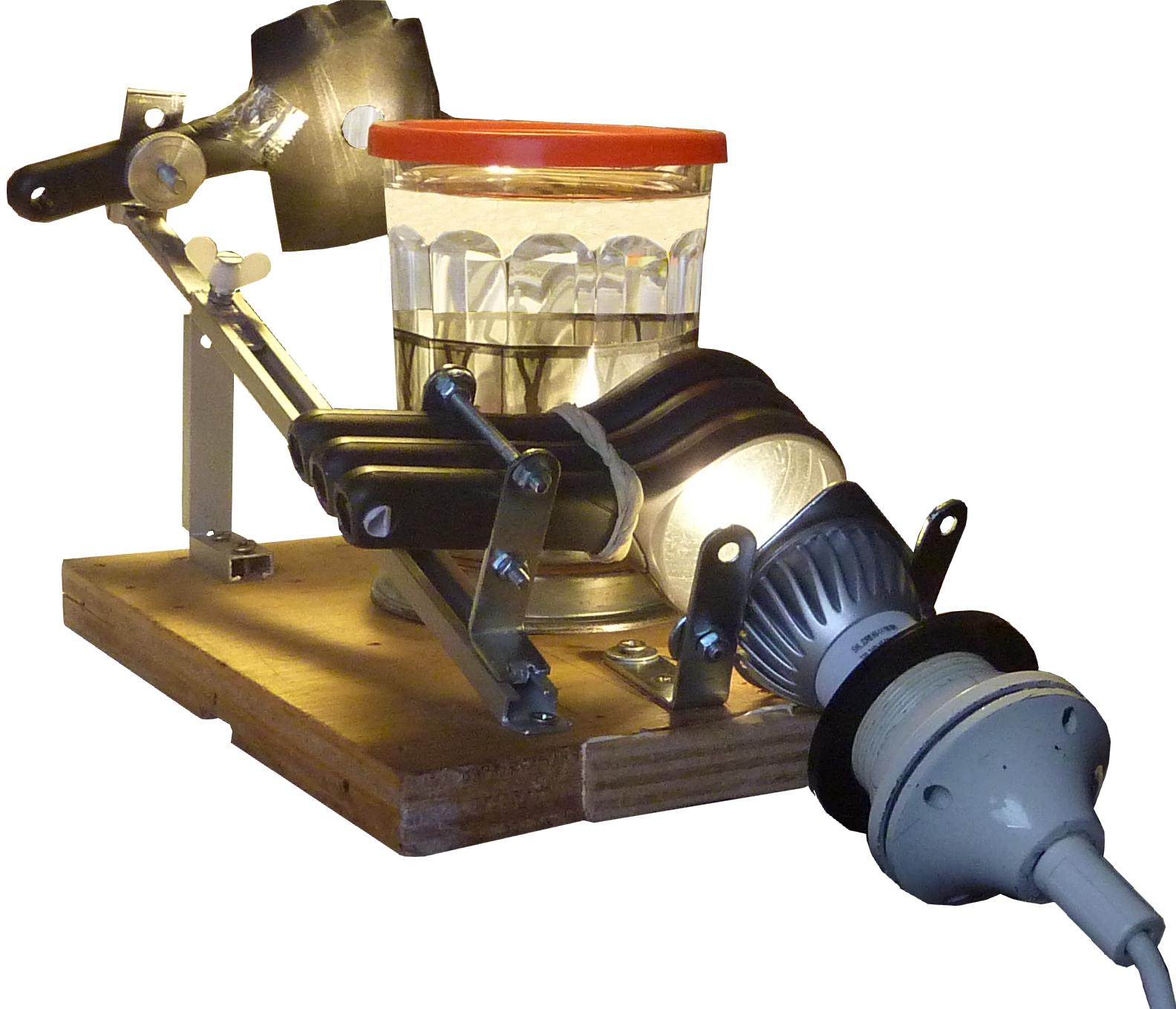

    Voici notre Ciné-confiture projecteur dans son état de janvier 2011 :

Ciné-confiture projecteur de Go Mars Image, côté droit

Ciné-confiture projecteur de Go Mars Image, côté gauche

On note la rampe latérale oblique dont la pente correspond à l'axe optique (bien que celui-ci connaisse forcément une brisure au passage du pot Mitra). La source de lumière utilisée est une diode éléctroluminescente de 1 x 1W . Le condenseur est un ensemble de trois loupes standard de chez Maped.

Ajoutons pour finir que, dans nos dispositifs pédagogiques (aussi bien le projecteur de cinéma en LEGO que ce ciné-confiture de projection), la projection sur l'écran n'est pas limitée par un "cadre". Ce cadre est évidemment fort simple à installer, mais il nous semble utile de ne pas le faire, justement pour susciter les réactions de notre public et pour mieux définir, en conséquence, cette notion capitale de "cadre".

Un dispositif de projection analogue a été réalisé par nous à partir du Ciné-verre. Le rafraichissement des images est plutôt moins visible que dans le cas du Ciné-confiture de projection, mais la faible dimension des images de la bande posée sur le verre s'oppose peut-être à l'obtention d'une image de taille suffisante sur l'écran.

Bernard de Go Mars !
le 04/02/2011
